十三、板卡配置
1、修改板卡ip
注：修改IP有两种方式，分别为手动单个修改IP，和一键批量修改IP，具体使用哪种方式视现场情况而定。两种方式均可修改设备IP地址，修改IP时注意IP规划，禁止IP冲突。
（1）手动单个修改IP

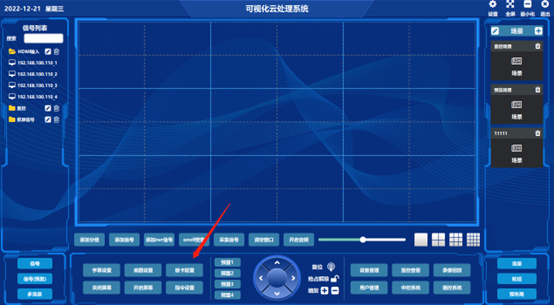

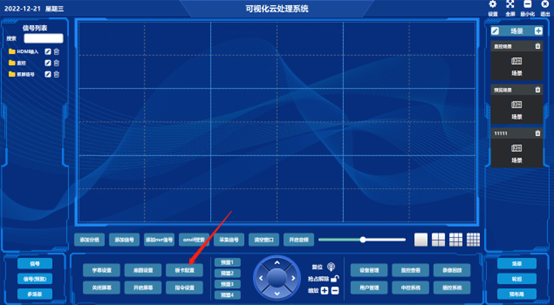

①点击软件"板卡配置"按钮。

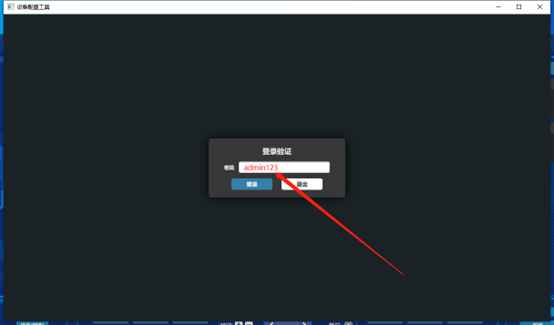

②配置工具登录验证密码：admin123
③在弹出的"设备配置工具"窗口点击"搜索"，即可搜索所在局域网在线的板卡ip。

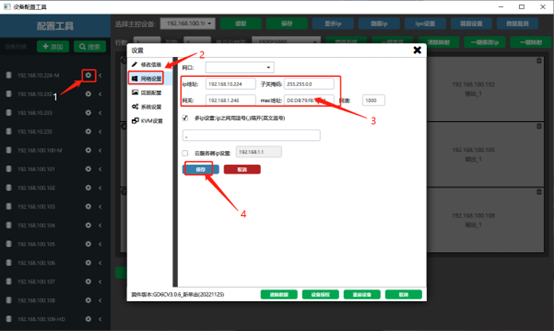

④点击搜索出来的板卡ip后面的小齿轮→在弹出的"设置"页面选择"网络设置"→在"网络设置"页面即可修改设备的网络参数：IP地址、子网掩码、网关→修改完成后点击"保存"板卡即会自动重启。（如需设备跨网段通信，即可在多ip信息栏里面输入另一网段ip，最多设置3个ip。）
⑤后面的每张板卡，修改方式一致，将每张板卡的ip修改成所需ip段即可重做输出映射。重做输出映射完成后，重新打开软件，登陆ip填写新修改的主控ip，即可登陆使用。（注：修改设备ip之后必须重做输出映射，详细操作请看下文"输出映射"）
（2）一键修改IP

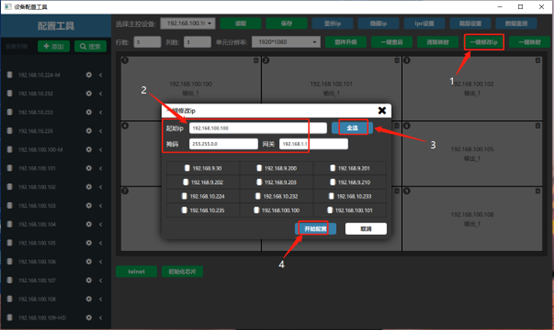

①点击"一键修改IP"按钮，在弹出的"一键修改IP"页面输入"起始IP，子网掩码，网关"选中需要修改的设备或者选择全选，点击"开始配置"，软件即会按起始IP顺延往下排，设置每张卡的网络参数。
②修改完成后，即可重做输出映射。重做输出映射完成后，重新打开软件，登陆ip填写新修改的主控ip，即可登陆使用。（注：修改设备ip之后必须重做输出映射，详细操作请看下文"输出映射"）
2、输出映射
①点击软件"板卡配置"按钮。
②配置工具登录验证密码：admin123
③在弹出的"设备配置工具"窗口点击"搜索"，即可搜索所在局域网在线的板卡ip。

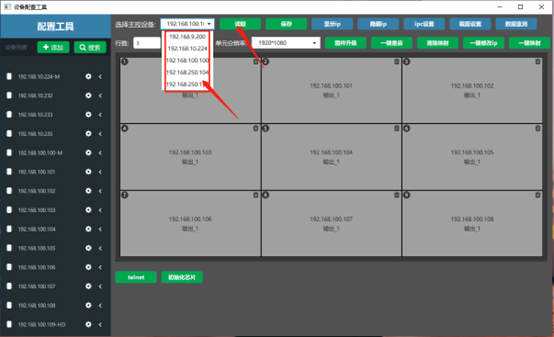

④点击"选择主控设备"下拉框，选择主控ip，点击"读取"，即可读取出设备当前输出配置信息。

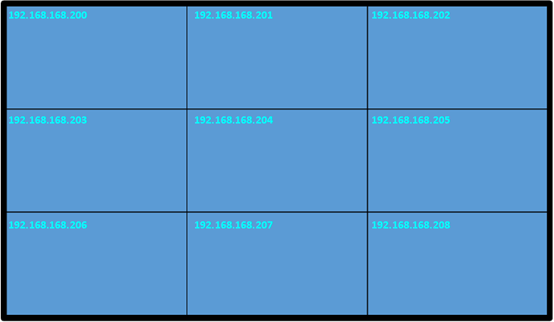

⑤点击"显示ip"大屏幕上每块屏左上角就会显示所接板卡的ip。（如下示意图）

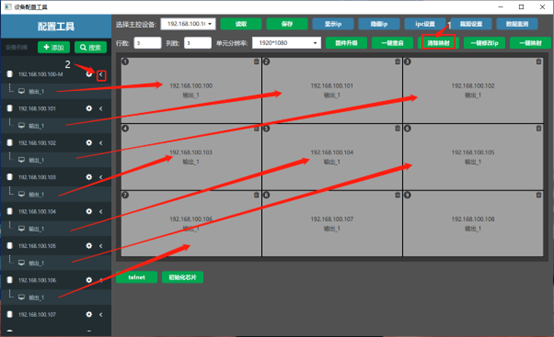

⑥点击"清除映射"→将设备列表里每个ip后面的小三角展开→将每个ip的输出鼠标左键按住，根据大屏显示的ip，往右边虚拟显示墙拖放到对应的位置。

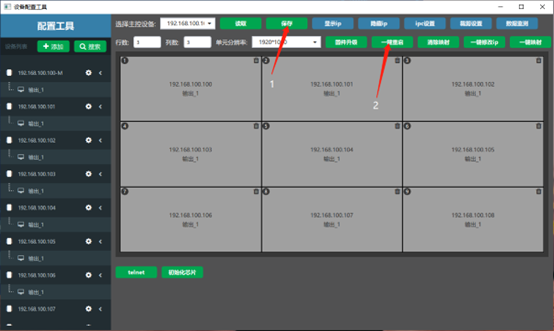

⑦将输出对应的位置都摆放好之后逐步点击：保存→一键重启。（注：点保存后一定要点击一键重启，若设备不重启，则配置不生效）
⑧设备重启后，即可重新打开软件登入使用。
3、回显配置
IPC回显卡，若设备是带IPC回显的，则设备出厂的时候就已经设置好了，但若是设备修改了ip就需要重新配置IPC回显卡，设置方式如下。

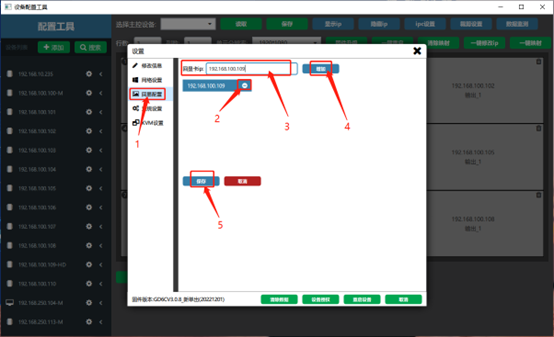

①软件上点击板卡配置→在弹出的"设备配置工具"窗口点击搜索→在搜索出来的设备ip选中主卡ip后面的小齿轮（ip地址后面有"-（M）"后缀即为主卡）。
②在设置页面选择"回显配置"→删除旧的回显卡，点击回显卡ip后面的删除按钮→在"回显卡ip"栏里面输入回显卡ip→点击"增加"→点击"保存"。
4、输出裁剪
①点击软件"板卡配置"按钮。
②配置工具登录验证密码：admin123

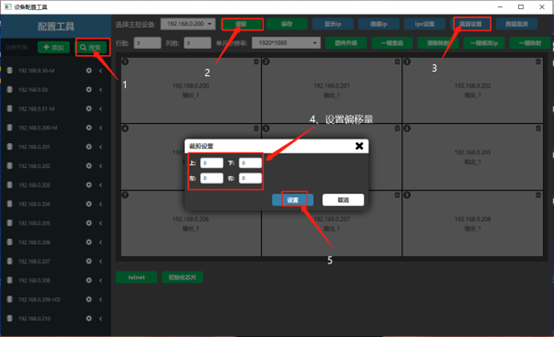

③在配置工具中，先选择主控设备并读取，在点击裁剪设置，此时可以看到读取回来的上下左右像素点偏移。
④依据视觉效果填写需要移动的像素点，例如，如下图设置后，大屏上的图像会上下左右各偏移50像素点，图像显示在中间位置。
如果上下左右都设置50，则图像会往右下角显示。
⑤写好数值后，点击设置即可设置成功，不需要点击保存都会生效；然后重启板卡，重新拖图像上去，注意！！！可视化软件需要重新打开后才拖图像显示。
⑥建议：第一次调试可以随便设置个数值，看看效果，看到图像有变化生效后，根据实际显示效果调试。
5、设备数据监测

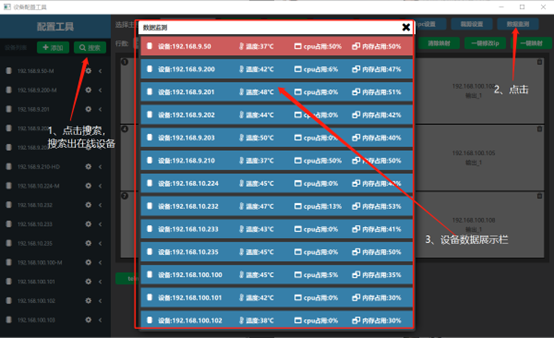

打开设备配置工具，先点击搜索，搜索出所有在线设备，在点击"数据监测"按钮，即可查看在线设备的温度、CPU占用率、内存占用率等数据。
6、输出旋转
注：输出旋转只需设置主卡就行，其他子卡不需要设置

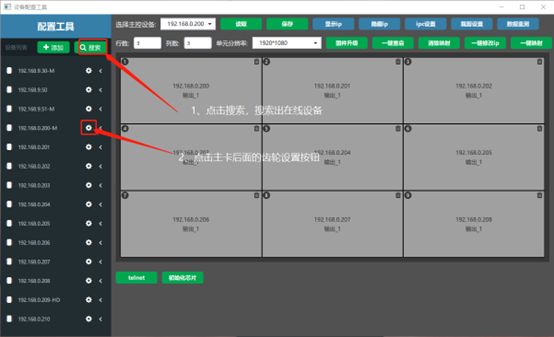

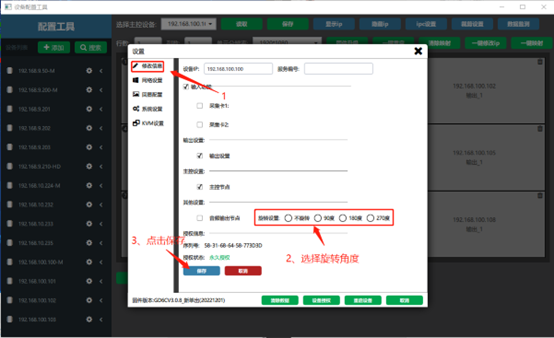

①进入设备配置工具，点击搜索，将设备搜索出来，点击带M的IP后面的齿轮按钮。（IP后面带M的为主卡）
②在弹出的设置框内，选择"修改信息"栏，在旋转设置里选择旋转角度，最后点击保存。
③保存之后点一键重启，重启设备。

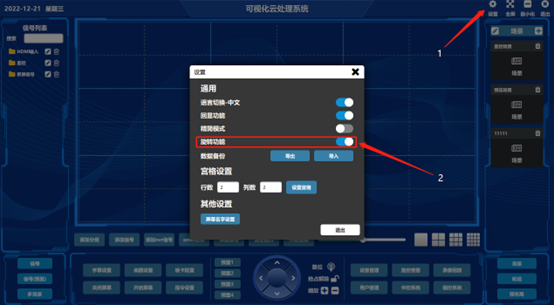

④设备重启后，重新登录软件，在软件设置里面将旋转功能打开即可正常使用。
7、设置设备自动定时维护自动重启
注：设备自动定时维护自动重启只需设置主卡就行，其他子卡不需要设置
①进入设备配置工具，点击搜索，将设备搜索出来，点击带M的IP后面的齿轮按钮。（IP后面带M的为主卡）

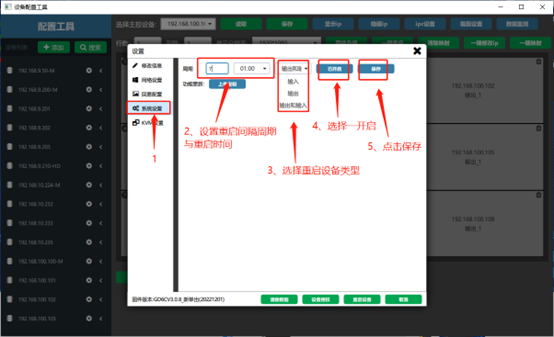

②在设置窗口选择系统设置，输入维护重启间隔周期，时间，重启设备类型，选择已开启，最后点击保存
③保存之后点一键重启，重启设备。
8、telnet连接测试

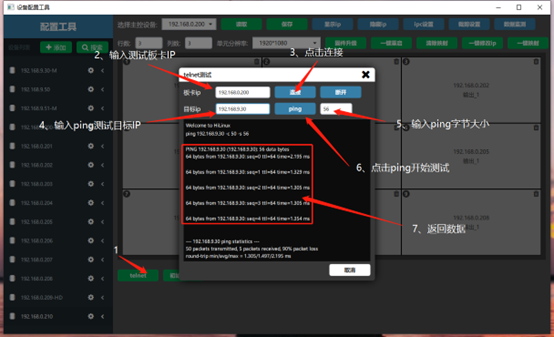

打开设备配置工具，点击"telnet"功能按钮，在telnet测试功能框里面，输入测试板卡的IP，点击连接，输入要测试的目标IP，输入ping字节大小，点击ping按钮，即可测试板卡与目的设备的网络通断，延时丢包情况。
9、初始化芯片

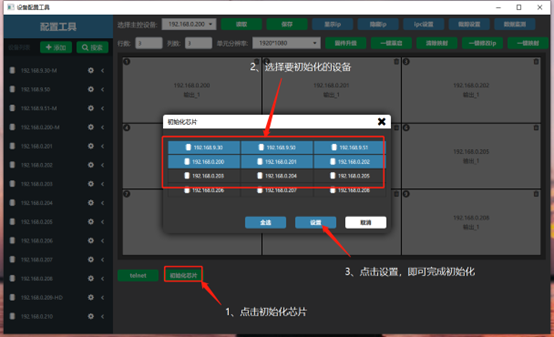

打开设备配置工具，点击初始化芯片，即可对需要初始化的板卡进行初始化。（注意！初始化会删除设备里面所有信息，初始化前请先备份数据）
